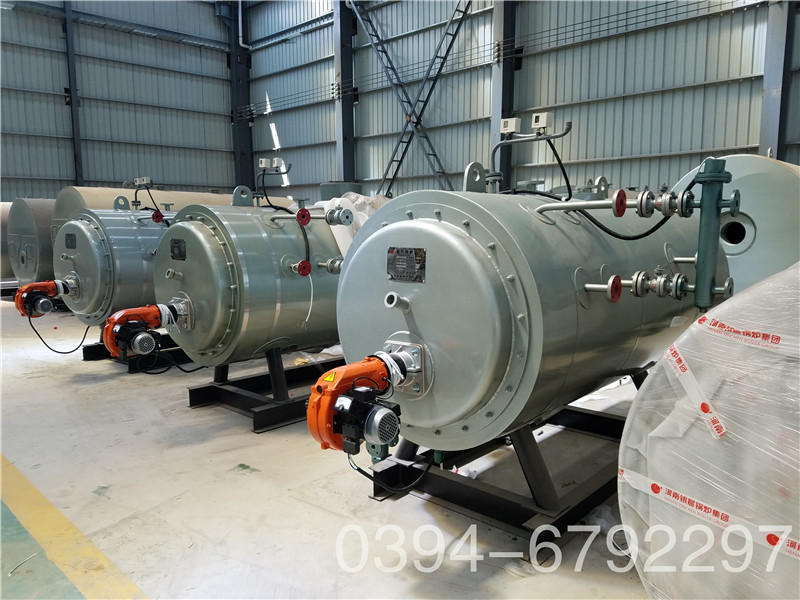

WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→第一对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和国家有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
燃气炉热水器



安全附件、阀门、仪表、管道及附件的安装
汽水系统安装应符合TSG G0001-2012《锅炉安全技术监察规程》的规定：
1. 管道、阀门、仪表的安装应按照自动控制的要求（或者电控柜线路图）以及有关图纸进行安装。
2.燃料供应管道应装流量计，且该流量计必须同时具备指示、积算、记录功能；同时还必须安装指示燃料温度的温度表和和指示燃料压力的压力表；
3、安全阀应在水压试验后铅直安装，安全阀应接装排汽管，将排汽导向锅炉房外安全处，并有足够的流通截面积，保证排汽畅通；
4、进锅炉前给水管道上必须安装具有指示、积算、记录功能的流量计；
5、排污管接至排污沟或其它安全处，管道应固定，防止排污时移位或发生反击烫伤事故等；
6、总汽阀以外的蒸汽管道由使用单位配接，在总汽阀管道上至少有一个弯头，否则应加装伸缩管，管道外壁应加保温层；



燃气炉热水器
1、锅炉管道、阀门、仪表等安装完毕后，检查和清理锅炉内部，关闭人孔、手孔，然后按下列步骤进行水压试验：
⑴　水压试验时，周围气温应高于5℃，低于5℃时必须有防冻措施。水压试验用的水应保持高于周围露点的温度以防锅炉表面结露，但也不宜温度过高以防止引起汽化和过大的温差应力，一般为20～70℃左右。
⑵　锅炉进行水压试验时，水压应缓慢地升降。当水压上升到工作压力时，应暂停升压，检查有无漏水或异常现象，然后再升到试验压力。锅炉应在试验压力下保持20min，然后降到工作压力进行检查。检查期间压力应保持不变。
2、锅炉进行水压试验，符合下列条件为合格：
⑴　在受压元件金属壁和焊缝上没有水珠和水雾；
⑵　水压试验后没有发现残余变形。



㈡ 煮炉
⑴ 锅炉各零部件安装完毕，系统正常，水压试验合格，确认各部件均能安全启动运转的条件下即可煮炉。煮炉的目的是为了清除锅炉内部的杂物和油污，煮炉时炉内需加入适当的药品，去掉油污等物。
⑵ 煮炉可采用纯碱（Na2CO3）或磷酸三纳（Na3PO4·12H2O）等药品，其用量以锅炉容积计，前者为5kg/m3，后者为3kg/m3。煮炉所用上述药物应配制成浓度为20%的均匀溶液，不得将固体药品直接加入炉内。
⑶ 将已处理的软水注入炉内，上水速度要缓慢，进水温度一般不高于40℃。当水位在最低水位时，即关闭给水阀，观察锅炉水位是否稳定。加入炉水时锅筒上应打开空气阀，排出炉体内的空气。进水完毕，应检查锅炉人孔盖、手孔盖、法兰结合面、排污等有无泄漏现象。
⑷ 锅炉点火，开始用单段微火燃烧，12小时内锅炉保持不起压力为准。随后锅炉压力缓慢升到0.4MPa维持12小时。然后停止燃烧，让压力逐渐降至0.1MPa，水温低于70℃，开启排污阀让炉水全部放尽。
⑸ 压力降至0MPa待锅炉冷却方可开启人孔，用清水冲洗锅炉内部，并检查至无油垢时，才算煮炉完毕，否则再按上述要求，再次煮炉。
煮炉结束后，应交替进行持续上水和排污，直到水质达到运行标准；然后应停炉排水，冲洗锅炉内部和药液接触过的阀门，并应清除锅筒内部的沉积物，检查排污阀有无堵塞现象。
◆ 凡锅炉人孔、手孔打开后，在关闭人孔、手孔时须更换密封衬垫。
