锅炉房设计规范GB50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体最小频率风向的上风侧，季节性运行的锅炉房应设置于该季节最大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为独立的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 独立锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量最小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行国家标准《建筑设计防火规范》GB50016、《城镇燃气设计规范》GB50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年最小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。

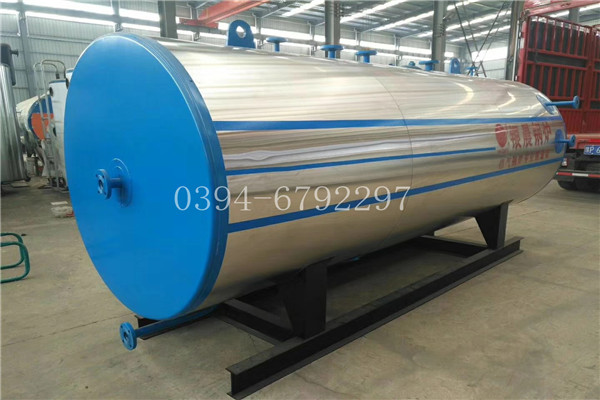

燃烧器的安装
本系列蒸汽锅炉出厂时，小容量锅炉一般燃烧器已经安装到了锅炉主机上，中大容量的锅炉，燃烧器与锅炉主机分开发运。安装时，先将燃烧器从包装箱中取出，视燃烧头与火嘴砖之间的间隙大小，在燃烧器头部火焰筒上密实缠绕数层石棉绳，对准前烟箱面板上所留出的孔洞水平塞紧装入，最后用螺栓将燃烧器法兰与前烟箱燃烧器连接法兰连接牢固。在装配时，燃烧器法兰与前烟箱燃烧器连接法兰之间必须加石棉密封衬垫。
其它安装相关要求参照厂家的《燃烧器说明书》。
敬告：燃烧器须保持水平，燃烧头与火嘴砖之间的剩余间隙，须用硅酸铝耐火纤维毡填实。操作时，打开锅炉后烟箱检查孔盖，从后部进入炉胆内进行施工，施工完毕，人员退出，后挡火墙、检查孔盖原样恢复，密封上紧。
20吨燃煤热水锅炉



锅炉系统设计概况
锅炉及其系统的设计符合国家有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。
l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。（2）安全阀应垂直安装在锅筒、集箱的最高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。（5）安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不小于所有安全阀排汽面积的1.25倍。（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排汽管底部应装有接到安全地点的疏水管，在排汽管和疏水管上都不允许装设阀门。



20吨燃煤热水锅炉
a) 日常检查与维护：
电热锅炉采取全自动控制运行方式，无需专人值守（手动时则需专人值守），但应派一名熟练操作员定期对系统进行巡视检查，以维持系统的正常、合理运行，巡视检查应注意以下几方面：
1、检查电控柜各元器件导线接点是否可靠，有无松动和异常发热现象，及时分析原因并采取得适当措施；
2、检查各阀门、管路、电热管组密封处是否有渗漏水现象，并及时采取措施排除；
3、检查电机、水泵、交流接触器声音是否正常，及时分析原因和排除故障；
4、检查进、出水温度及压力是否正常，工作电流、电压是否正常，超温、超压、缺水保护等是否处于正常有效工作状态；
1、检查接地线是否良好、牢靠，以保证设备人身安全；
2、巡视人员对每次巡检做好相关记录。



水管与火管是以管子里面介质的不同来定义的，水管就是管子里面走水，通过外部烟气对流/辐射换热加热管子中的水，火管就是管子里面走烟气，让烟气加热管外介质来实现换热，火管锅炉结构简单，水及蒸汽容积大，对负荷变动适应性好，对水质的要求比水管锅炉低，多用于小型企业的生产工艺和生活采暖上。水管锅炉的受热面布置方便，传热性能好，在结构上可用于大容量和高参数的工况。但对水质和运行水平要求较高。
（1） 水管锅炉压力适应范围较广，可突破压力限制，可满足2.5MPa以上的供汽要求。火管锅炉受材料壁厚与压力的限制，用于2.5MPa压力以下。
（2） 火管锅炉为锅壳式锅炉，受目前各锅炉厂家设备、工装的限制，制造太大的火管锅炉难度较大，通常在35t/h以下。水管结构锅炉可实现锅炉大型化，35t/h以上的锅炉通常采用水管结构。（3） 火管锅炉具有结构紧凑的特点，在同等出力下，外形与设备重量均低于火管锅炉。水管锅炉因体积较大，有更多的空间用于布置过热器，因此水管锅炉占用锅炉房相对较大。
锅炉是一个整体设备，锅炉，燃烧机，以及锅炉燃料必须匹配，才能发挥最佳效果。提到锅炉首先要提到安全，安全是锅炉永恒的定义。传统锅炉皆以金属管将与水高温火焰隔开，以热传导的方式将水与高温，烟气进行热交换，不但结构复杂，而且热交换的效率完全取决于金属管的导热系数，当锅炉的水加热到60--70度的时候，锅炉容易结垢，而且不易清理，而严重且水垢严重影响了锅炉的导热性能，降低锅炉热效率，更严重的引起锅炉爆炸，
