热水锅炉水系统

根据电气规范和锅炉额定功率，配置足够容量的三相四线制380V/150Hz（±10%）的电源；2. 2

根据随机接线图连接电缆线，务必连接正确牢固；电控柜与锅炉本体之间应设置有电缆沟或桥架，以便接线。连接电缆应选用25mm^{以上铜线。}

^{热水锅炉水系统}



^{锅炉使用前的检查：
（一）给水系统及水处理检查
1、检查自动给水装置的各部件，并确认各部件无异常达到正常运行条件。
2.、将给水泵的空气孔打开排出空气，给水泵的开关位置处于手动并检查电机的回转方向是否正确。
3、将给水泵进出口的阀门全部开启。
4、检查锅炉给水阀或电动给水阀开启情况。
5、检查水位计，并观察考克是否灵活通畅。
6、冲洗水位计，并观察考克排水后，关闭考克后，水位能否恢复正常。如有异常现象，立即检查系统及考克有否堵塞。
7、检查自动给水系统的止回阀，截止阀等各阀是否正确开启或关闭。
8、离子交换设备、除氧设备及加设备应无泄漏、堵塞具备运行条件。}



^{热水锅炉水系统

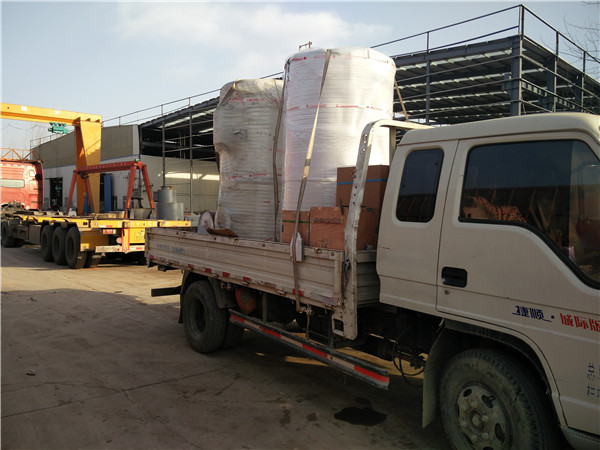

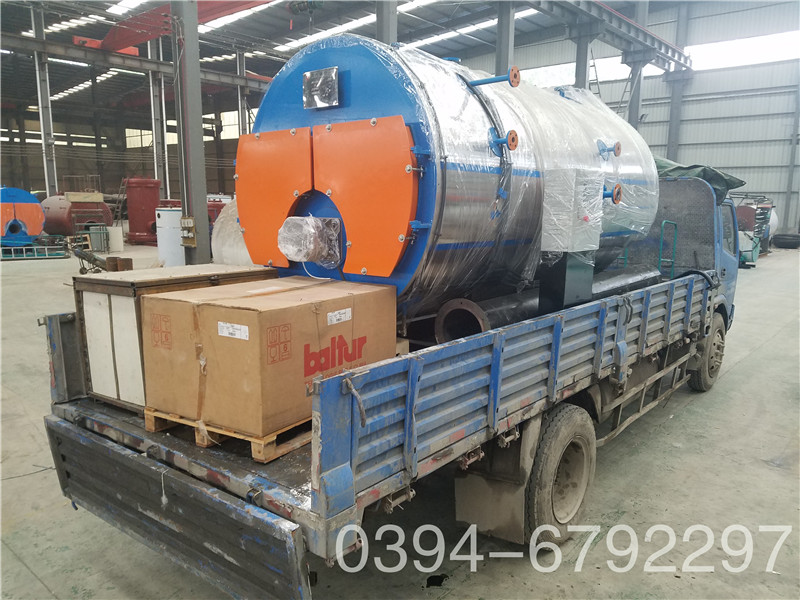

1、WNS型卧式锅炉出厂时，一般分件包装情况如下：
锅炉主机：整体出厂（锅炉本体、外包装及保温层、前后烟箱、平台扶梯等）；
2、扶梯、水位平衡筒、烟囱、取样冷却器、水处理设备等；
3、安全附件:锅炉配备有安全阀、水位计、水位报警器、压力表、压力控制器、测温仪表、阀门、给水设备、控制柜；
4、安装两台或两台以上的，应注意组件的标识；
5、技术文件：
⑴　锅炉安装使用说明书一份；
⑵　安全附件、仪表管路图一份；
⑶　锅炉总图一份；
⑷　地基一份；
⑸　锅炉本体图一份；}



^{水管与火管是以管子里面介质的不同来定义的，水管就是管子里面走水，通过外部烟气对流/辐射换热加热管子中的水，火管就是管子里面走烟气，让烟气加热管外介质来实现换热，火管锅炉结构简单，水及蒸汽容积大，对负荷变动适应性好，对水质的要求比水管锅炉低，多用于小型企业的生产工艺和生活采暖上。水管锅炉的受热面布置方便，传热性能好，在结构上可用于大容量和高参数的工况。但对水质和运行水平要求较高。
（1） 水管锅炉压力适应范围较广，可突破压力限制，可满足2.5MPa以上的供汽要求。火管锅炉受材料壁厚与压力的限制，用于2.5MPa压力以下。
（2） 火管锅炉为锅壳式锅炉，受目前各锅炉厂家设备、工装的限制，制造太大的火管锅炉难度较大，通常在35t/h以下。水管结构锅炉可实现锅炉大型化，35t/h以上的锅炉通常采用水管结构。（3） 火管锅炉具有结构紧凑的特点，在同等出力下，外形与设备重量均低于火管锅炉。水管锅炉因体积较大，有更多的空间用于布置过热器，因此水管锅炉占用锅炉房相对较大。
汽水系统：自来水通过水处理设备，硬度由6mol/L降至0.03mol/L,送至储水箱，然后通过给水系统送到冷凝器加热，温度达45℃，进入储水箱，通过给水泵进入炉内，经过加热饱和蒸汽温度达到193℃，由主汽阀进入分气缸，然后至用户。
燃烧系统：燃气系统直接通过燃气管道送至燃烧机进行燃烧；燃油系统先储存在储油罐中，然后通过泵送至日用油箱，再送至燃烧器进行燃烧。
烟风系统：燃料在燃烧室内经过燃烧生成高温烟气，经燃烧室到达回燃室，充分燃烧后经过对流管束到前烟箱，在前烟箱回转通过第二对流管束达到后烟箱，形成三回程。然后经过冷凝器换热以后经由烟囱排向大气。}
