锅炉系统设计概况
锅炉及其系统的设计符合有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。

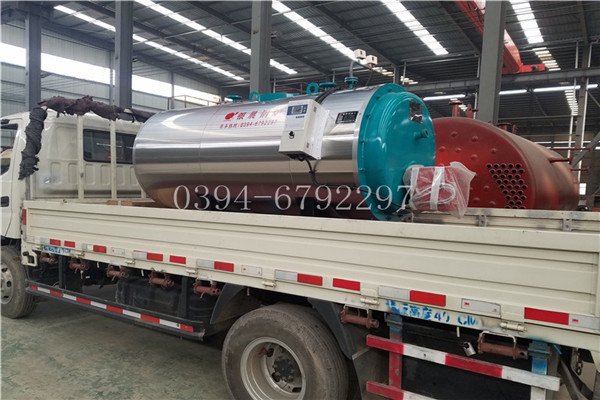

燃气热水锅炉内部结构



a) 锅炉本体安装：
1. 安装前应根据供货清单进行检查验收，合格后方可进行安装。安装单位在安装前准备好必要的设备及工具，有关人员应熟悉有关规范标准及其他技术资料，应有技术人员负责现场技术工作，必要时应制定安装工艺等技术文件。
2. 锅炉本体基础应高出地面100~150mm，四周应设排水沟，基础不平度≤5‰，锅炉基础验收合格后方能进行本体安装；
3. 锅炉和系统的信号管、排水管出口应置于排水沟可见处，排水沟用铸铁栅栏覆盖；
4. 锅炉就位后，一般无需地脚螺栓固定，如若固定必须考虑锅炉自由膨胀；
5. 锅炉外部管道安装时，严禁将管道或其他设备的热膨胀应力作用于锅炉本体上；
6. 锅炉本体就近埋设钢板接引地线，接地电阻小于4Ω。



燃气热水锅炉内部结构

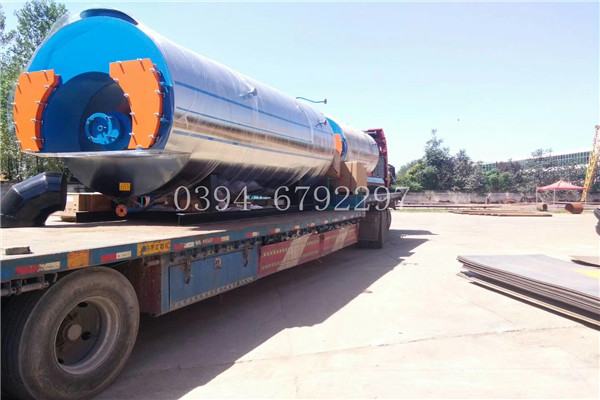

WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。



锅炉房设计规范50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体小频率风向的上风侧，季节性运行的锅炉房应设置于该季节大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行标准《建筑设计防火规范》50016、《城镇燃气设计规范》50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。
