六吨燃油蒸汽锅炉

锅炉房设计规范50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体小频率风向的上风侧，季节性运行的锅炉房应设置于该季节大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行标准《建筑设计防火规范》50016、《城镇燃气设计规范》50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。
无论吨位多大，锅炉的工作原理基本相同。
锅炉的作用是将燃料的化学能转变为热能，并利用热能加热锅内的水使之成为具有足够数量和一定质量（汽温、汽压）的过热蒸汽，供汽轮机使用。现在火力发电厂的锅炉容量大、参数高、技术复杂、机械化和自动化水平高，所以燃料主要是煤，并且煤在燃烧之前先制成煤粉，然后送入锅炉在炉膛中燃烧放热。概括地说，锅炉是主要工作过程就燃料的燃烧、热量的传递、水的加热与汽化和蒸汽的过热等。
整个锅炉由锅炉本体和辅助设备两部分组成。
省煤器。位于锅炉尾部垂直烟道，利用烟气余热加热锅炉给水，降低排烟温度，提高锅炉效率，节约燃料。
六吨燃油蒸汽锅炉



控制系统：
本系列锅炉配备有A48Y全启式弹簧阀安全阀。
燃烧器采用自动燃烧器，外形美观，自动化程度高，从预吹扫、点火、火力自动转换到自动停炉及熄火保护，均可实现全自动控制。
给水泵采用CR型，实现锅炉自动给水。
同时，本系列锅炉锅炉具有以下安全保护措施及应注意事项：
1、锅炉具有下列功能的连锁装置：
全部送风机断电时，自动切断全部燃料供应；
燃气压力低于规定值时，自动切断燃气的供应；
2、燃烧器装设可靠的点火程序控制、自动吹扫、火焰检测和熄火报警及熄火保护装置，燃气压力超限及欠压报警和保护调节装置、燃气泄漏检测报警装置和故障停运报警等安全保护装置，以确保燃烧器的安全运行。
3、本系列锅炉具有高、低水位报警和低水位联锁保护、蒸汽超压报警和联锁保护功能,锅炉运行时保护装置和连锁装置不得任意退出使用，连锁保护装置的电源应可靠。
4、锅炉任何时候启动前必须开启鼓风机和燃烧器预吹扫，吹扫严格按TS 0001-2012《锅炉安全技术监察规程》要求进行，以防发生事故。
5、停炉时必须切断燃料供应。
使用管理
1、锅炉使用单位对锅炉及其系统的节能管理工作负责。从事节能管理工作的技术人员应当具备锅炉相关专业知识，熟悉相关法律、法规、安全技术规范及其相应标准。
2、锅炉使用单位应当建立健全并且实施锅炉及其系统节能管理的有关制度。节能管理有关制度至少包括以下内容：
⑴、节能目标责任制和管理岗位责任制；
⑵、锅炉及其系统日常节能检查制度，并且做好相应检查记录并且存档；
⑶、锅炉燃料入场检验分析与管理制度，并且按照设计要求正确选用燃料；
⑷、计量仪表校准与管理制度；
⑸、锅炉及其系统维护保养制度；
⑹、锅炉水质处理管理制度；
⑺、锅炉操作人员、水处理作业人员节能培训考核制度，锅炉作业人员锅炉经济运行知识的教育培训、考核工作计划，并且有培训、考核记录；



六吨燃油蒸汽锅炉
燃烧器的安装
本系列蒸汽锅炉出厂时，小容量锅炉一般燃烧器已经安装到了锅炉主机上，中大容量的锅炉，燃烧器与锅炉主机分开发运。安装时，先将燃烧器从包装箱中取出，视燃烧头与火嘴砖之间的间隙大小，在燃烧器头部火焰筒上密实缠绕数层石棉绳，对准前烟箱面板上所留出的孔洞水平塞紧装入，后用螺栓将燃烧器法兰与前烟箱燃烧器连接法兰连接牢固。在装配时，燃烧器法兰与前烟箱燃烧器连接法兰之间必须加石棉密封衬垫。
其它安装相关要求参照厂家的《燃烧器说明书》。
敬告：燃烧器须保持水平，燃烧头与火嘴砖之间的剩余间隙，须用硅酸铝耐火纤维毡填实。操作时，打开锅炉后烟箱检查孔盖，从后部进入炉胆内进行施工，施工完毕，人员退出，后挡火墙、检查孔盖原样恢复，密封上紧。



锅炉房设计规范50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体小频率风向的上风侧，季节性运行的锅炉房应设置于该季节大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行标准《建筑设计防火规范》50016、《城镇燃气设计规范》50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。

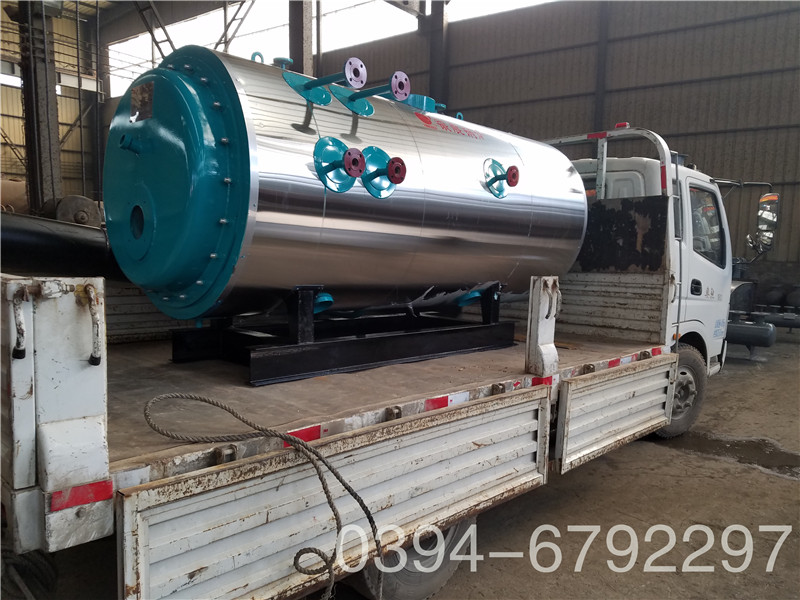

性能特点：
WNS型锅炉具有以下优点：
1、本系列锅炉整体出厂，运输安装方便。
2、锅炉采用波纹炉胆及螺纹烟管，换热效果好，且利于膨胀。
3、燃烧设备采用进口燃烧器，可实现全自动化控制燃烧。
4、锅炉设有自动给水、水位及超压报警等装置，可以安全有效地运行。
5、锅炉设有冷凝器，可以有效降低尾部烟气温度，提高锅炉运行热效率。
