常压燃煤蒸汽锅炉

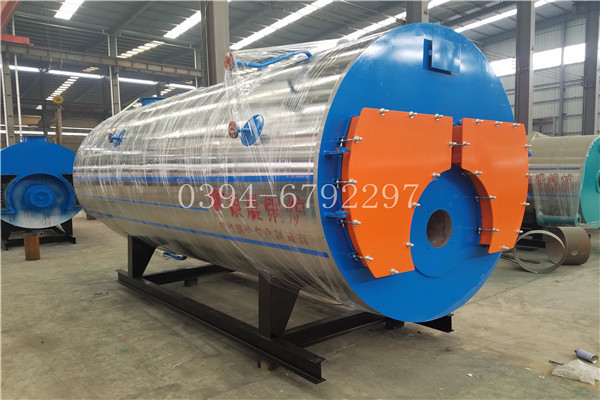

WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
4.3.2锅炉房集中仪表控制室，应符合下列要求：
1 应与锅炉间运行层同层布置；
2 宜布置在便于司炉人员观察和操作的炉前适中地段；
3 室内光线应柔和；
4 朝锅炉操作面方向应采用隔声玻璃大观察窗；
5 控制室应采用隔声门；
6 布置在热力除氧器和给水箱下面及水泵间上面时，应采取有效的防振和防水措施。
4.3.3容量大的水处理系统、热交换系统、运煤系统和油泵房，宜分别设置各系统的就地机柜室。
4.3.4锅炉房宜设置修理间、仪表校验间、化验室等生产辅助间，并宜设置值班室、更衣室、浴室、厕所等生活间。当就近有生活间可利用时，可不设置。二、三班制的锅炉房可设置休息室或与值班更衣室合并设置。锅炉房按车间、工段设置时，可设置办公室。
4.3.5化验室应布置在采光较好、噪声和振动影响较小处，并使取样方便。
4.3.6锅炉房运煤系统的布置宜使煤自固定端运入锅炉炉前。
4.3.7锅炉房出入口的设置，必须符合下列规定：
l 出入口不应少于2个。但对锅炉房，当炉前走道总长度小于12m，且总建筑面积小于200m。时，其出入口可设1个：
2非锅炉房，其人员出入口必须有1个直通室外；
3锅炉房为多层布置时，其各层的人员出入口不应少于2个。楼层上的人员出入口，应有直接通向地面的安全楼梯。
4.3.8锅炉房通向室外的门应向室外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。
4.4工艺布置
4.4.1 锅炉房工艺布置应确保设备安装、操作运行、维护检修的安全和方便，并应使各种管线流程短、结构简单，使锅炉房面积和空间使用合理、紧凑。
4.4.2 建筑气候年日平均气温大于等于25℃的日数在80d以上、雨水相对较少的地区，锅炉可采用露天或半露天布置。当锅炉采用露天或半露天布置时，除应符合本规范第4.4.1条的规定外，尚应符合下列要求：
1 应选择适合露天布置的锅炉本体及其附属设备；
2 管道、阀门、仪表附件等应有防雨、防风、防冻、防腐和减少热损失的措施；
3 应将锅炉水位、锅炉压力等测量控制仪表，集中设置在控制室内。
4.4.3风机、水箱、除氧装置、加热装置、除尘装置、蓄热器、水处理装置等辅助设备和测量仪表露天布置时，应有防雨、防风、防冻、防腐和防噪声等措施。
居民区内锅炉房的风机不应露天布置。
4.4.4锅炉之间的操作平台宜连通。锅炉房内所有高位布置的辅助设施及监测、控制装置和管道阀门等需操作和维修的场所，应设置方便操作的安全平台和扶梯。阀门可设置传动装置引至楼(地)面进行操作。
4.4.5锅炉操作地点和通道的净空高度不应小于2m，并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方，当不需操作和通行时，其净空高度可为0.7m。
4.4.6锅炉与建筑物的净距，不应小于表4.4.6的规定，并应符合下列规定：
1当需在炉前更换锅管时，炉前净距应能满足操作要求。大于6t/h的蒸汽锅炉或大于4.2Mw的热水锅炉，当炉前设置仪表控制室时，锅炉前端到仪表控制室的净距可减为3m；
2当锅炉需吹灰、拨火、除渣、安装或检修螺旋除渣机时，通道净距应能满足操作的要求；装有快装锅炉的锅炉房，应有更新整装锅炉时能顺利通过的通道；锅炉后部通道的距离应根据后烟箱能否旋转开启确定。
常压燃煤蒸汽锅炉



锅炉的安装应遵循TS 0001-2012《锅炉安全技术监察规程》有关蒸汽锅炉的要求及NB/T47034-2013《工业锅炉技术条件》、TS 0002-2010《锅炉节能技术监督管理规程》、50273-2009《锅炉安装工程施工及验收规范》、锅炉图纸及《安装使用说明书》规定进行；
锅炉主机运到安装地点后，应先校核锅炉中心线是否与地基上划出的中心线和轮廓线相符合，然后检查底座和地基的接触是否良好，如有空隙应加垫铁。
安全附件、阀门、仪表、管道及附件的安装
汽水系统安装应符合TS 0001-2012《锅炉安全技术监察规程》的规定：
1. 管道、阀门、仪表的安装应按照自动控制的要求（或者电控柜线路图）以及有关图纸进行安装。
2.燃料供应管道应装流量计，且该流量计必须同时具备指示、积算、记录功能；同时还必须安装指示燃料温度的温度表和和指示燃料压力的压力表；
3、安全阀应在水压试验后铅直安装，安全阀应接装排汽管，将排汽导向锅炉房外安全处，并有足够的流通截面积，保证排汽畅通；
4、进锅炉前给水管道上必须安装具有指示、积算、记录功能的流量计；
5、排污管接至排污沟或其它安全处，管道应固定，防止排污时移位或发生反击烫伤事故等；
6、总汽阀以外的蒸汽管道由使用单位配接，在总汽阀管道上至少有一个弯头，否则应加装伸缩管，管道外壁应加保温层；



常压燃煤蒸汽锅炉
你好我这是宾馆一共是96间客房入住客人数200人。不知道需要几顿的天燃气锅炉。每小时的大耗气量是多少。能产生多热量请各位高人指点谢谢1、按你所说的2吨燃气锅炉是120万大卡，全负荷燃烧时每小时的用气量在156立方左右。
2、宾馆平均每人用水量按150公斤计算，你这个宾馆的洗浴用水量为96*2*150=28800公斤洗浴热水。实际用水量按80%计算28800*80%=23040公斤。
3、洗浴热水需要的总热量为23040*40=92万大卡，按产洗浴热水4个小时计算，平均每小时需要23万大卡，所以选用一个半吨（35万大卡)的锅炉就足够用了.
4、如果你还有供暖的话，1吨的锅炉按标准能供暖6000平方。

、水位表下部泄水管，必须接入安全之处，水位表考克旋转要灵活，不得漏水，水位表应有指示高、低安全水位和正常水位的明显标志，且必须安装照明设备，便于观察；水位表和锅筒之间的汽水连接管上应当装设阀门，锅炉运行时，应当处于全开位置。8

、平台制造已安装在本体上，扶梯及栏杆按图纸要求在安装现场连接。10

、水位报警和水位控制系统是一种电极式的自控装置，电器开关柜内设计有系统的控制装置，由该装置使锅筒的水位好控制在合理范围内，如低水位低于－35，高水位高于＋35，则分别发出警报信号，自控给水、停水，要求按电气控制图线路中所表示的接点分别正确连接。12、压力控制器安装12..

安装电缆时，应选择合适的电缆外径，并将电缆引入处的压紧的螺母拧紧，以免电缆松动，并防止水或灰尘的渗入。12.3.

安装(或拆卸)控制器时要特别注意:1) 安装(或拆卸)必须用扳手夹持传感器的平面部份，防止传感器和开关壳体发生相对转动。2) 当传感器接口为内螺纹时，管道接头旋入传感器内深度不可超过12mm。<span style="" mso-spacerun:"yes";font-family:宋体;line-heiht:150%;"="">



a) 基本安全知识：
1. 锅炉房管理及操作人员应熟悉消防及其他安全知识。承压锅炉的操作人员应经培训取得司炉工操作证才允许上岗。非工作人员不得入内。
2. 常压锅炉严禁堵通大气孔或切断通大气功能的管道，锅炉不得带压运行；
3. 严禁在锅炉水位低于规定值，或锅炉出现明显异常，或锅炉出现故障而未排除，或出现影响锅炉安全运行的其它情况时开机运行；
4. 严禁锅炉处于手动控制时无人监管；
5. 严禁在有结冰可能时，锅炉贮水；
6. 锅炉发生超温、超高或超低水位采取措施而无法解决时应立即停炉；锅炉安全附件（安全阀、压力表、水位计）应始终保持良好状态，一旦出现故障必须立即排除，严禁在其失灵或不正常时继续运行；
7. 锅炉一般情况下每班应排污一次，排污应在较高水位时进行，排污量一般控制在蒸发量的3~5%左右。
安全附件、阀门、仪表、管道及附件的安装
汽水系统安装应符合TS 0001-2012《锅炉安全技术监察规程》的规定：
1. 管道、阀门、仪表的安装应按照自动控制的要求（或者电控柜线路图）以及有关图纸进行安装。
2.燃料供应管道应装流量计，且该流量计必须同时具备指示、积算、记录功能；同时还必须安装指示燃料温度的温度表和和指示燃料压力的压力表；
3、安全阀应在水压试验后铅直安装，安全阀应接装排汽管，将排汽导向锅炉房外安全处，并有足够的流通截面积，保证排汽畅通；
4、进锅炉前给水管道上必须安装具有指示、积算、记录功能的流量计；
5、排污管接至排污沟或其它安全处，管道应固定，防止排污时移位或发生反击烫伤事故等；
6、总汽阀以外的蒸汽管道由使用单位配接，在总汽阀管道上至少有一个弯头，否则应加装伸缩管，管道外壁应加保温层；
