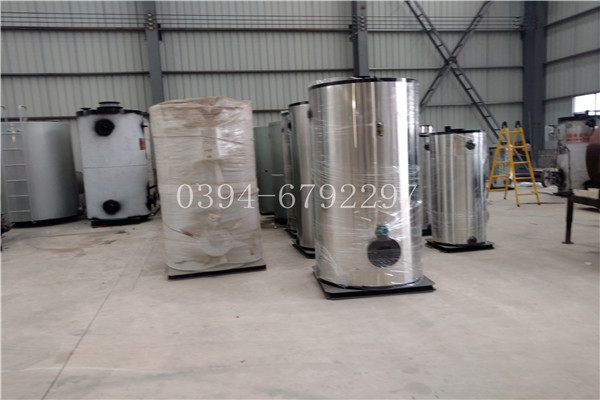

柴油蒸汽锅炉图片

1、WNS型卧式锅炉出厂时，一般分件包装情况如下：
锅炉主机：整体出厂（锅炉本体、外包装及保温层、前后烟箱、平台扶梯等）；
2、扶梯、水位平衡筒、烟囱、取样冷却器、水处理设备等；
3、安全附件:锅炉配备有安全阀、水位计、水位报警器、压力表、压力控制器、测温仪表、阀门、给水设备、控制柜；
4、安装两台或两台以上的，应注意组件的标识；
5、技术文件：
⑴　锅炉安装使用说明书一份；
⑵　安全附件、仪表管路图一份；
⑶　锅炉总图一份；
⑷　地基一份；
⑸　锅炉本体图一份；

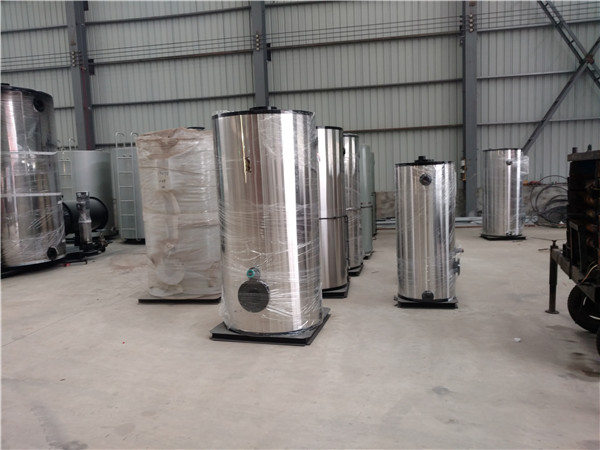

柴油蒸汽锅炉图片



水管与火管是以管子里面介质的不同来定义的，水管就是管子里面走水，通过外部烟气对流/辐射换热加热管子中的水，火管就是管子里面走烟气，让烟气加热管外介质来实现换热，火管锅炉结构简单，水及蒸汽容积大，对负荷变动适应性好，对水质的要求比水管锅炉低，多用于小型企业的生产工艺和生活采暖上。水管锅炉的受热面布置方便，传热性能好，在结构上可用于大容量和高参数的工况。但对水质和运行水平要求较高。
（1） 水管锅炉压力适应范围较广，可突破压力限制，可满足2.5MPa以上的供汽要求。火管锅炉受材料壁厚与压力的限制，用于2.5MPa压力以下。
（2） 火管锅炉为锅壳式锅炉，受目前各锅炉厂家设备、工装的限制，制造太大的火管锅炉难度较大，通常在35t/h以下。水管结构锅炉可实现锅炉大型化，35t/h以上的锅炉通常采用水管结构。（3） 火管锅炉具有结构紧凑的特点，在同等出力下，外形与设备重量均低于火管锅炉。水管锅炉因体积较大，有更多的空间用于布置过热器，因此水管锅炉占用锅炉房相对较大。
a) 正常使用：
1. 调试合格后，可投入正式运行，向锅炉供水应符合1576“工业锅炉水质”的要求；
2. 在正常使用中电热元件及电控部分出现故障而停炉时，按“故障处理”检查原因，予以解决，仍不能解决时，通报公司解决；
3. 正常使用中应注意水位、压力、温度，使之处于正常状态；
4. 启动运行时，待锅炉水温接近设定温度时，再启动水泵；
5. 在运行中，出现停电事故，恢复供电后须重新启动；
6. 正常使用中，须进行必要的经常保养，真空锅炉应保持其真空度，真空度失控时应停机检查，正常后再投入运行；
7. 长期停止使用时，须切断电源。锅炉可进行湿法保养和干法保养；
① 干法保养：
停炉后将锅炉水排净，将内部污垢清除冲洗干净，待炉内干燥后，将10~30毫克大小的块状石灰用盘装好（用氧化钙纯度大于50%生石灰），放置锅炉筒内。生石灰重量为锅内容积每立方米3公斤计算，将所有门孔、阀门关闭。每月检查一次，发现生石灰碎成粉状，即需要更换，锅炉重新运行时，将其全部取出。
② 湿法保养：
停炉后放净炉水，清除内部污垢，冲洗干净，重新注满碱性防腐液（PH值在10~12的水）。将水加热排除水中气体，关闭所有门、孔及阀门。此法气候寒冷地区不可采用。

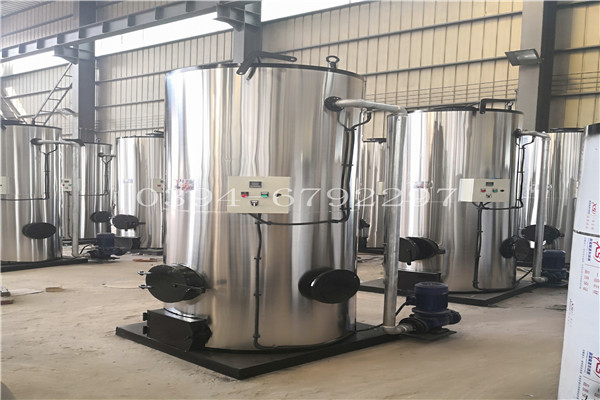

柴油蒸汽锅炉图片
锅炉是利用燃料或其他能源的热能，把水加热成为热水或蒸汽的机械设备。锅炉包括锅和炉两大部分，锅的原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所。
锅炉中产生的热水或蒸汽可直接为生产和生活提供所需要的热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉，又叫蒸汽发生器，常简称为锅炉，是蒸汽动力装置的重要组成部分，多用于火电站、船舶、机车和工矿企业。
锅炉承受高温高压，安全问题十分重要。即使是小型锅炉，一旦发生，后果也十分严重。因此，对锅炉的材料选用、设计计算、制造和检验等都制订有严格的法规。
使用管理
1、锅炉使用单位对锅炉及其系统的节能管理工作负责。从事节能管理工作的技术人员应当具备锅炉相关专业知识，熟悉相关法律、法规、安全技术规范及其相应标准。
2、锅炉使用单位应当建立健全并且实施锅炉及其系统节能管理的有关制度。节能管理有关制度至少包括以下内容：
⑴、节能目标责任制和管理岗位责任制；
⑵、锅炉及其系统日常节能检查制度，并且做好相应检查记录并且存档；
⑶、锅炉燃料入场检验分析与管理制度，并且按照设计要求正确选用燃料；
⑷、计量仪表校准与管理制度；
⑸、锅炉及其系统维护保养制度；
⑹、锅炉水质处理管理制度；
⑺、锅炉操作人员、水处理作业人员节能培训考核制度，锅炉作业人员锅炉经济运行知识的教育培训、考核工作计划，并且有培训、考核记录；



锅炉系统设计概况
锅炉及其系统的设计符合有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。
