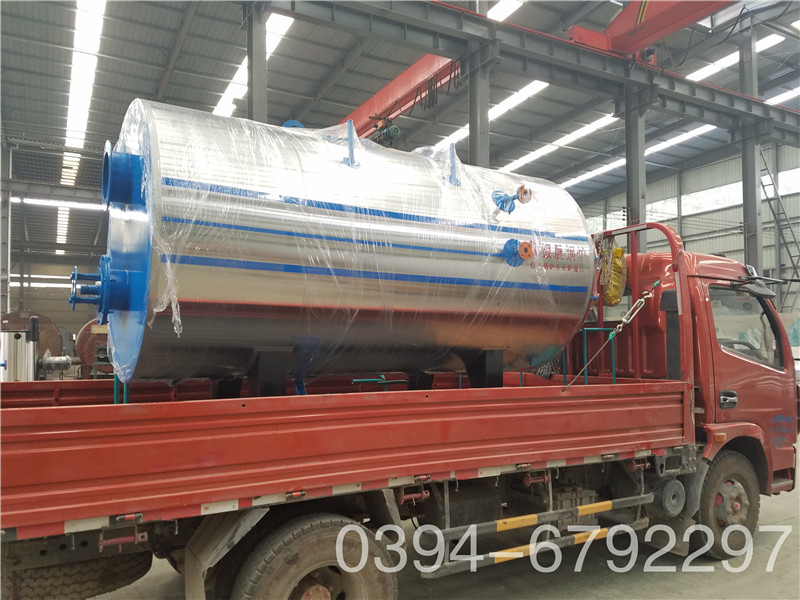

两吨卧式燃气蒸汽锅炉

锅炉房设计规范GB50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体最小频率风向的上风侧，季节性运行的锅炉房应设置于该季节最大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为独立的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 独立锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量最小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行国家标准《建筑设计防火规范》GB50016、《城镇燃气设计规范》GB50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年最小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。
两吨卧式燃气蒸汽锅炉



控制系统：
本系列锅炉配备有A48Y全启式弹簧阀安全阀。
燃烧器采用自动燃烧器，外形美观，自动化程度高，从预吹扫、点火、火力自动转换到自动停炉及熄火保护，均可实现全自动控制。
给水泵采用CR型，实现锅炉自动给水。
同时，本系列锅炉锅炉具有以下安全保护措施及应注意事项：
1、锅炉具有下列功能的连锁装置：
全部送风机断电时，自动切断全部燃料供应；
燃气压力低于规定值时，自动切断燃气的供应；
2、燃烧器装设可靠的点火程序控制、自动吹扫、火焰检测和熄火报警及熄火保护装置，燃气压力超限及欠压报警和保护调节装置、燃气泄漏检测报警装置和故障停运报警等安全保护装置，以确保燃烧器的安全运行。
3、本系列锅炉具有高、低水位报警和低水位联锁保护、蒸汽超压报警和联锁保护功能,锅炉运行时保护装置和连锁装置不得任意退出使用，连锁保护装置的电源应可靠。
4、锅炉任何时候启动前必须开启鼓风机和燃烧器预吹扫，吹扫严格按TSG G0001-2012《锅炉安全技术监察规程》要求进行，以防发生爆炸事故。
5、停炉时必须切断燃料供应。
1. 管道系统的安装必须符合有关规程、标准的要求。应严格按设计要求进行；
2. 锅炉外部接管及阀门等附件重量不得由锅炉本体承受，外部接管与锅炉连接处应使用柔性接头，严禁将管道的热膨胀应力作用于锅炉本体上；
3. 常压热水锅炉必须有通大气口或起通大气作用的管道，其尺寸不小于锅炉本体通大气口尺寸，并接至室外，应考虑防雨、杂物及防雷击措施。承压型热水锅炉及蒸汽锅炉安全阀的泄压管应接至室外，疏水管应单独引至排水沟，不得在疏水管道上装设阀门。
4. 锅炉排水（污）管应接至排水沟。
5. 热水系统管道应有入口过滤装置、安全装置和排污及排气阀、温度计等；
6. 热水及蒸汽管道应保温，冷水管道应防冻；
7. 管道安装完后应进行耐压试验，试验压力及试验方法、合格标准见“蒸汽锅炉安全技术监察规程”、“热水锅炉安全技术监察规程”。



两吨卧式燃气蒸汽锅炉

CLDR（CWDR）系列锅炉质量可靠一般不会出现故障。一般性故障，操作失误引起故障及锅炉自我保护锁定，用户可参阅“常见故障处理”查找原因，解除故障。难以解决时与取得联系，在技术人员的指导下，由熟练的技术人员解决。严重故障时，应请派员前往解决。用户未经许可不得拆卸或改装设备。

通电试运行：
系统经专业技术人员检查无误后，方可通电进行调试。
a、 系统有“自动”和“手动”两种工作状况，调试时应先选用“手动”模式，将控制柜上的选择开关旋至“手动”档；
b、 合上电源、电源指示灯、相关仪表都应有指示或显示；
c、 根据实际运行要求，在仪表上设定相关参数：如温度上限、温度下限、温度极限、压力极限等；
d、 采用“点动”方式启动循环水泵，观察泵的转向是否正确，若反向运转，则切断电源，倒接电机电源接线至转向正确；
e、 手动运行正常后，则将“选择开关”拨到“自动”档，让系统自动运行，观察系统运行是否正常，各仪表是非工作正常；
f、 若出现异常情况，按下电控柜面板上的“急停”按钮，可无条件切断系统运行，检修后再按此按钮，系统将自动恢复运行；
g、 试运转正常后，连续观察系统运行24小时，仔细观察是否有异常现象，若无异常，锅炉可正式投入使用；
h、 系统运行过程中可通过检测或观察仪表的有关数据判断锅炉的工作情况；
i、 连续运行8小时，仔细检查锅炉运行情况，评估锅炉是否达到设计要求。



锅炉安装之前，为了能迅速运行起来，必须做好下列准备工作：    1

、技术准备：组织有关人员熟悉全套锅炉图纸、技术资料。依据国家现行有关规程、规范、技术标准，编制施工方案、各项计划、工艺规程及技术措施等。3

安装地点应符合TSG G0001-2012《锅炉安全技术监察规程》、GB50041-2008《锅炉房设计规范》及《锅炉节能技术监督管理规程》关于锅炉房布置的要求。

、地基准备：地基图仅供用户及土建部门参考，基础施工具体情况按当地土质而定，参考本地基图或土建设计部门的锅炉房图纸进行施工，浇灌主机及各种辅机承重部分的混凝土，预留各种部分地脚螺栓孔。<span style="" mso-spacerun:"yes";font-family:宋体;line-height:150%;"="">
